Sicherheitskonzept für NS-Installationen

Telekommunikationsdienstleistungen funktionieren nicht ohne elektrische Energie. Damit sie auch bei einem Unterbruch der allgemeinen Elektroversorgung ein paar Stunden oder sogar Tage zur Verfügung stehen, braucht es umfangreiche Batterie- und Notstromanlagen.

Eine Berechnung der Swisscom-Gleichstrom-Systeme (48 V) brachte an der Verteilung der Kleinspannung (250-A-Vorsicherung) einen möglichen Kurzschlussstrom von zirka 13,5 kA. Dieser berechnete Wert konnte in diesem Jahr zum ersten Mal mit einem DC-Kurzschlussstrom-Messgerät nachgeprüft und bestätigt werden.

Bei grösseren Anlagen sind Kurzschlussströme bis 55 kA zu erwarten. Die möglichen Gefährdungen in Gleichstrom-Versorgungsnetzen sind damit sehr gross – oft sogar deutlich höher als die Gefährdung in Niederspannungsnetzen. Deshalb ist es unumgänglich, dass das Sicherheitskonzept Elektro jederzeit vollumfänglich umgesetzt wird.

Öffentliche Dokumente zum Schutz der Partner

Die Starkstromverordnung schreibt dem Betriebsinhaber vor, ein Sicherheitskonzept Elektro zu erstellen. 2015/2016 hat eine interdisziplinäre Projektgruppe von Swisscom das Sicherheitskonzept Elektro für den gesamten Konzern harmonisiert und 2016 in Kraft gesetzt. Seither wird es laufend weiterentwickelt.

Zusätzlich zum Sicherheitskonzept Elektro hat die Projektgruppe zahlreiche Beilagen, Vorlagedokumente, Schulungen und Erklärvideos erstellt. Denn Swisscom hat schon damals erkannt, dass es eine fundierte und unterstützende Dokumentation braucht, damit das Sicherheitskonzept auch in der täglichen Praxis angewendet werden kann. Da man intensiv mit externen Partnern zusammenarbeitet, wurde entschieden, alle Dokumente (nationales Sicherheitskonzept, Sicherheitskonzepte Objekte und Objektgruppen, Pocket Guides, Factsheets usw.) frei zugänglich auf www.swisscom.ch/electro zu publizieren. Damit soll sichergestellt werden, dass alle Partner das Sicherheitskonzept befolgen.

Vereinheitlichung der Prozesse

Bei der Erarbeitung des Sicherheitskonzeptes hat Swisscom zudem einheitliche Prozesse geschaffen. Dadurch kann die Qualität überprüft und gehalten werden. Dies ist für den Betrieb der hoch verfügbaren Netze zentral. Es wurden zahlreiche Vorgabedokumente für Vertragspartner erstellt, die als Standard gelten und von ihnen genutzt werden müssen. Man findet alle Vorgabedokumente auf www.swisscom.ch/electro.

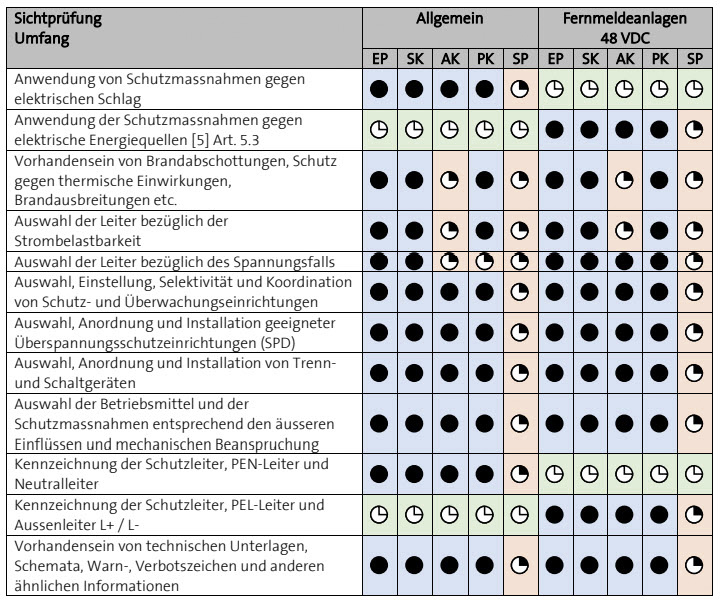

Damit soll verhindert werden, dass es je nach ausführender Person bei Kontrollen zu Abweichungen und Qualitätsunterschieden kommt. Deshalb wurde hier ebenfalls ein Dokument erstellt, um die Qualität der Prüfungen und Kontrollen zu vereinheitlichen und vergleichbar zu machen. Im Dokument werden alle Details einer Prüfung beschrieben. Es zeigt den gesamten Prozess für den «Nachweis der Sicherheit von Elektroanlagen» und beruht auf den aktuellen Regeln der Technik. Es gilt bei Swisscom als Basis für sämtliche Kontrolltätigkeiten. Das Dokument «Guideline Nachweis der Sicherheit von Elektroanlagen» ist auf www.swisscom.ch/electro unter dem Reiter «Hilfe» abgelegt und ist auch für Interessierte zugänglich.

Installationskontrolle umfasst auch Telekom-Infrastruktur

Die Telekommunikationsinfrastruktur hat sich über die Jahre stark verändert und wurde laufend mit den neusten Technologien erweitert und aufgewertet.

Die EMV-Tauglichkeit der Telekommunikations-Hausverkabelung muss im Zuge von Kontrolltätigkeiten der Hausinstallation geprüft werden und ist Bestandteil eines Sicherheitsnachweises (NIN 4.4.4). Bei einer Kontrolle müssen u. a. die Ordnungstrennung, Erdung und Schirmung geprüft werden. Da die Hausverkabelung im Eigentum der Liegenschaftsbesitzer ist, sind diese auch für den Unterhalt sowie für eine gesetzeskonforme Installation verantwortlich.

Bei Neubauten ist die Überprüfung der UP-Erdung (Hausanschluss Telekommunikation) ein Bestandteil der Abnahme- oder Schlusskontrolle. Swisscom oder ihre Partner überprüfen dies nicht. Allfällige Aufwände für die Behebung von Schäden oder Störungen, die auf eine mangelhafte Erdung zurückzuführen sind, müssen durch die Eigentümerschaft getragen werden.

Nicht verdrille Kabel zwischen Hausanschluss und Router wurden gesetzlich verboten. Die Kabel müssen gemäss den Anforderungen der Richtlinien für die Installation von Telekommunikationsanlagen (RIT) beschafft und installiert werden. Dieser Punkt dient vor allem dem störungsfreien Betrieb und ist nicht NIV-relevant.

Gemeldete Stromunterbrüche

Ein Internetzugang über Breitband-Technologien erfordert auch Anpassungen an der Infrastruktur. So ist es heute üblich, in Mehrfamilienhäusern mit mehr als zwölf Parteien ein μCan zu installieren. Dieses Gerät ist verantwortlich für die Übersetzung der Kommunikation zwischen dem Ortsnetz (Glasfaser) und der bestehenden Gebäudeverkabelung (meist Kupfer). Die besagten Geräte werden meist im Technikraum installiert und benötigen eine Speisung von 230 V ab der Hausverteilung.

Diese Geräte sind fernüberwacht und generieren Alarme bei einem Stromunterbruch, der länger als 150 ms dauert. Um unnötige Einsätze von Pikettdiensten zu vermeiden, sollten geplante Netzunterbrüche durch Elektroinstallationen im Gebäude vorab an Swisscom gemeldet werden (strom.unterbruch@swisscom.comstrom.unterbruch@swisscom.com). Dies betrifft jegliche Stromabschaltungen (Installationen, Isolationsmessungen usw.) von sämtlichen Swisscom-Anlagen.
