Moderne Bordnetz-Batterie

Das gesamte, rund 3200 km lange SBB-Schienennetz ist mit Stromleitungen ausgerüstet. Die Leitungen versorgen die Züge, die zwischen Basel und Chiasso, zwischen Genf und St. Margrethen unterwegs sind, mit 15-kV-Wechselspannung. Trotz direkter Anbindung ans Übertragungsnetz braucht jedes der rund 3500 Eisenbahnfahrzeuge – Reisezugwagen, Triebzug oder Lokomotive – eine oder mehrere Batterien. Die Batterien speisen das Bordnetz der Eisenbahnwagen in Notsituationen, aber auch bei kurzen Speisungsunterbrüchen, die beim regulären Betrieb auf der Strecke oder beim Umspannen in den Bahnhöfen auftreten. Das Bordnetz liefert die Energie für Beleuchtung, Türen und Kundeninformationssysteme. Die Batterie ist ein sicherheitsrelevantes System, da sie den Betrieb der Magnetschienenbremsen gewährleistet und bei Evakuationsfällen zum Einsatz kommt.

Heute werden zu diesem Zweck meist 36-V-Bleibatterien genutzt, jede von ihnen 334 kg schwer. Bezogen auf die gesamte Fahrzeugflotte kommen so rund 2000 t zusammen, die mit den Zügen befördert werden müssen und den Energieverbrauch entsprechend erhöhen. Die SBB will hier ansetzen und die Bleibatterien nun durch neue Batterien ersetzen. Diese sollen leichter, dank neuer Technologie energieeffizienter und – über den Lebenszyklus hinweg – günstiger sein. Die Senkung der Lebenszykluskosten (LCC) und der nachhaltige Umgang mit wertvollen Ressourcen sind die zentralen Beweggründe für diesen Technologiewechsel. Die Entwicklung einer solchen Batterie ist anspruchsvoll, weil sie ohne speziellen Anpassungsaufwand in die bestehende Umgebung der Bahnwagen eingebaut werden können muss.

Mitte 2014 haben die SBB das Projekt «Neue Batterietechnologie SBB» gestartet. Als Partner beteiligt ist das BFH-CSEM-Zentrum Energiespeicherung in Biel, eine 2015 geschaffene Gemeinschaftseinrichtung der Berner Fachhochschule (BFH) und des Centre Suisse d’Electronique et de Microtechnique SA (CSEM). Das Bundesamt für Energie (BFE) unterstützt das Vorhaben im Rahmen seines Pilot- und Demonstrationsprogramms.

Beitrag zur effizienten Stromnutzung

Gut drei Jahre nach Projektstart liegt das Funktionsmuster einer Batterie vor, das die Anforderungen an eine moderne SBB-Batterie technisch umsetzt und zudem verschiedene Realisierungsoptionen vor Augen führt. «Diese Batterie dient als technisches Referenzobjekt bei der im Jahr 2018 geplanten Ausschreibung, mit der mittelfristig rund 2200 ältere Reisezugwagen und Lokomotiven mit neuen Batterien ausgestattet werden sollen», sagt SBB-Projektleiter Ueli Kramer. Die neue Batterie ist also zunächst für das Retrofit der älteren Bahnwagen mit 36-V-Bordsystem konzipiert. Längerfristig könnte sie in angepasster Form in den neueren Bahnwagen, deren Bordsysteme mit 110 V gespeist werden, zum Einsatz kommen. Bereits läuft ein entsprechendes Projekt mit einem Industriepartner, in das die Erkenntnisse aus dem 36-V-Prototyp mit einfliessen.

Die neue Batterie ist eine von vielen Massnahmen, mit denen die SBB mittelfristig Stromverbrauch und Betriebskosten senken wollen. 2012 hatte der Verwaltungsrat der Bundesbahn ein Programm zur Steigerung der Energieeffizienz gutgeheissen: Bis 2025 wollen die SBB jährlich dauerhaft 600 GWh elektrischer und fossiler Energie einsparen. Das entspricht 20 % des Energieverbrauchs. Gelingt die Umsetzung dieses Ziels, wären SBB-Züge künftig ausschliesslich mit erneuerbarer Energie unterwegs und kämen ohne Kernenergie aus. Dabei ist die Energieeffizienz einer von mehreren Beweggründen für die technische Neuerung. Haupttreiber sind die Steigerung der Zuverlässigkeit sowie die Senkung der Lebenszykluskosten des Batteriesystems dank der verlängerten Lebensdauer.

Robustheit als Priorität

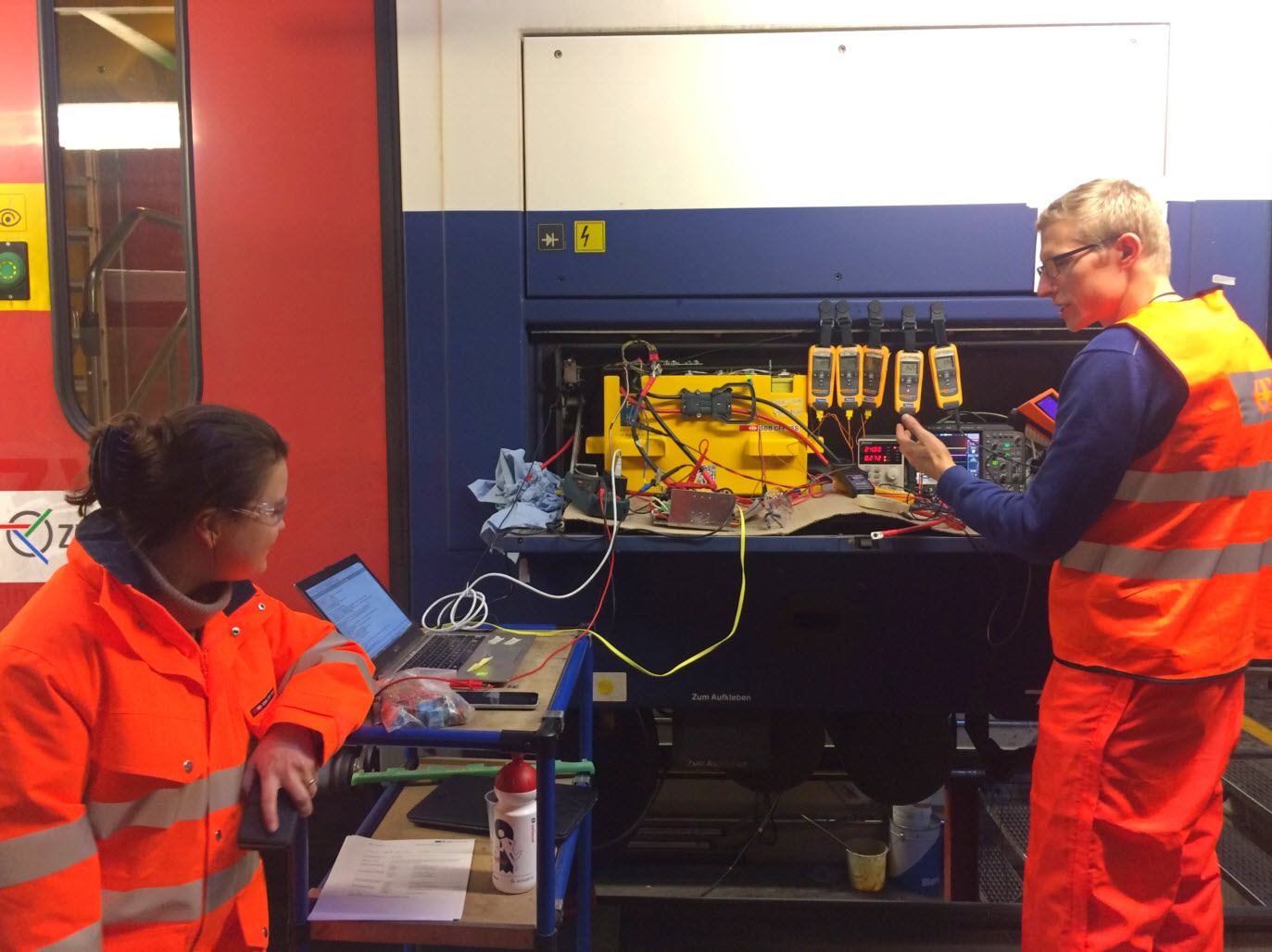

Der oben beschriebene Batterietyp wird im SBB-Alltag nur sporadisch und in relativ geringem Ausmass beansprucht. Dies lässt sich beispielhaft an einem Niederflur-Triebzug Flirt (RABe523xxx), wie er unter anderem im Regionalverkehr zum Einsatz kommt, aufzeigen: Bei der morgendlichen Inbetriebnahme des Zuges (Aufrüsten) wird während fünf Minuten Energie (rund 570 Wh) aus der Batterie abgerufen. Über den Tag kommt die Batterie dann typischerweise 18 Mal kurz zum Einsatz, nämlich dann, wenn der Zug einen Streckenabschnitt ohne Stromversorgung und ohne Stützbremse (Schutzstrecken bei Netzabschnittwechsel) passiert; dann bezieht das Bordnetz jeweils während rund einer Minute 150 Wh aus der Batterie. Bei der Ausserbetriebnahme das Zuges am Abend (Abrüsten) liefert die Batterie nochmals während 20 Minuten ca. 1,8 kWh. Nach jeder Belastung wird die Batterie wieder nachgeladen. Während die Batterie eines Elektroautos über eine maximale Energiedichte verfügen muss, ist das bei dem sehr spezifischen Leistungsprofil der SBB-Batterie nicht erforderlich.

Eine neue Perspektive eröffnet das in Biel entwickelte Funktionsmuster auch bei der Wartung. Heute müssen die Batterien alle sechs Monate kontrolliert werden, beispielsweise auf allfällige Ausgasungen, und ihr Ablaufdatum wird visuell überprüft. Das könnte in Zukunft überflüssig werden, indem das Batteriemanagementsystem den «Gesundheitszustand» (State of Health / SoH) der Batterie automatisch analysiert und die Werte in regelmässigen Abständen per GSM an das Servicezentrum übermittelt (oder zumindest an der Batterie gut sichtbar angezeigt). Batterien würden dann nicht mehr vorsorglich ersetzt, wie das heute der Fall ist, sondern nur dann, wenn ihr State of Health den Anforderungen nicht mehr genügt.

Grundlage für die Beschaffung im Markt

Ursprünglich hatten die SBB geplant, mehrere Prototypen zu bauen und diese im Bahnbetrieb zu erproben, um anschliessend die Batterie selber herzustellen. Davon ist das Unternehmen unterdessen abgekommen. «Einerseits wäre der Wissenszuwachs für die technischen Belange in einem Missverhältnis zum Aufwand eines Pilotbetriebes gestanden. Andererseits sind die SBB bestrebt, modulare Produkte unter günstigen Voraussetzungen im Markt zu beschaffen anstatt selbst als Hersteller aufzutreten», sagt SBB-Projektleiter Ueli Kramer. Die neue Batterie soll nun mit den erforderlichen Spezifikationen bei Industrielieferanten bestellt werden. «Mit dem Funktionsmuster konnten wir das nötige Wissen erarbeiten, wichtige Erfahrungen sammeln und so die Spezifikation für ein bahntaugliches System gemäss Stand der Technik erarbeiten», sagt Kramer. «Jeder Hersteller kann in seinen Produkten die besten verfügbaren Technologien einsetzen und Ansätze und Ideen des Funktionsmusters übernehmen, um dadurch die vorgegebenen Spezifikationen zu erreichen.» Von der SBB-Entwicklung könnten am Ende auch weitere Bahnen im In- und Ausland profitieren, die ebenfalls an der Modernisierung ihrer Batteriesysteme arbeiten.

Zum Einstiegsbild: Das am BFH-CSEM-Zentrum Energiespeicherung in Biel entwickelte Funktionsmuster besteht aus elf Li-Ionen-Zellen und hat eine Speicherkapazität von 6,5 kWh. Bild: BFH

Auskünfte zum Projekt erteilen Ueli Kramer, Projektleiter Energiemanagement und Leiter Kompetenzcenter Energiespeicher SBB, und Christian Vögtli, Entwicklungsingenieur am BFH-CSEM-Zentrum Energiespeicherung in Biel.

Auskünfte vonseiten des BFE erteilen Dr. Men Wirz, BFE-Sektion Cleantech, und Roland Brüniger, Leiter des BFE-Forschungsprogramms Elektrizitätstechnologien.
